電? 源:? AC 220V? 50Hz? ?

為確保使用人員之人身安全及儀器的完好性，在使用本儀器前請充分閱覽此操作手冊，確實留意其使用上的注意事項。本操作手冊詳細介紹此儀器之設計原理、依據標準、構造、操作規范、校正、保養、可能故障的情形及排除方法、電氣圖等內容。在本操作手冊中如有提及之各種“試驗規定”、標準時均只作參考用，如貴司覺得有異議請自行檢閱相關標準或數據。

1 概述

LSD-135B MIT式耐折度測試儀是我公司按國家標準GB/T 2679.5-1995（紙和紙板耐折度的測定）研究開發的一種新型儀器。儀器具有標準中包含的各項參數測試、轉換、調節、顯示、記憶、打印，具有數據處理功能，可直接得出各項數據的統計結果。儀器結構緊湊、體積小、重量輕、功能全、臥臺式放置、操作方便、性能穩定，適用于各種紙張、紙板、材料耐折度的測定。

儀器可實時顯示雙折次數，實驗完畢后，記錄折斷時的次數，按“次數/對數”鍵，顯示相應的對數值，按“統計”鍵，顯示標準偏差和變異系數。按“打印”鍵，可打印出統計報告。

2 標準依據

本儀器參數、功能符合國家標準：

GB/T2679.5-1995 紙和紙板耐折度的測定（MIT耐折度儀法）

Paper and board—Determination of folding endurance(MIT tester)

3、主要技術參數

• 儀器構造

本儀器為光機電一體化結構。機械部分包括電機傳動部分和張力機構部分。在機械傳動方面是通過電機帶動曲柄滑塊機構實現齒條的來回平動，再通過齒輪齒條的傳動來帶動折疊夾頭來回135°轉動。此傳動機構傳動比較平穩，經過多年的實踐檢驗，是比較可靠的傳動方式。張力機構通過下壓張力桿使張力彈簧產生形變，形成的彈簧力對被測紙樣施力。（被測紙樣所受力大小由彈簧所產生的形變調節。）

儀器通過光電電路的檢測能對被測紙樣的雙折次數進行計數，并能使電機在試樣測試完畢后自動停止。同時，儀器還通過光電電路的檢測實現折疊夾頭的自動歸位。

電氣部分除了參數設定、測量顯示外，還根據光電電路的檢測對整機進行動作控制。此外，能夠統計同組多個試樣的實驗數據：最大值、最小值、平均值和變異系數，并能將這些統計數據進行打印。電氣部分主要由主板、電源板、顯示面板和打印機組成。

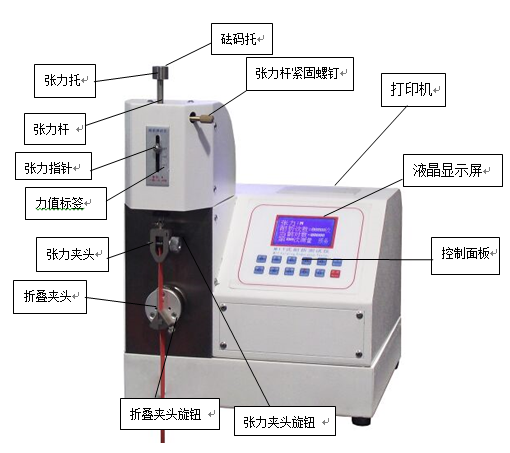

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 儀器外觀圖

• 安置

1、儀器應安放在堅固平穩的水平臺面上。

2、將儀器電源線插入儀器左后下部的電源插座，以便為儀器供電。

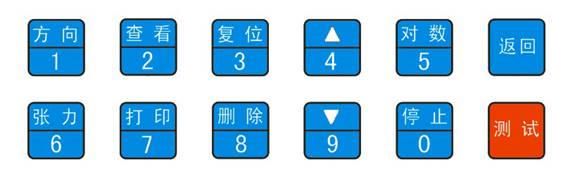

• 面板說明

1、方向：試驗方向（縱、橫向???????? 2、查看：查看測試結果

3、復位：使折疊夾頭復起始位置?????? 4、▲：用于向上選擇

5、次數/對數鍵：次數與對數轉換????? 6、張力：顯示夾持張力

7、打印鍵：用于打印數據???????????? 8、刪除鍵：用于刪除測試數據

9、▼：用于向下選擇???????????????? 0、停止：使折疊夾頭處于停止

返回鍵：用于返回?cái)?shù)據狀態??????????? 測試鍵：即確定鍵，用于啟動儀器開始測試

7、操作步驟

（一）開機

1．接通電源，按開儀器后面的電源開關，

2．通電后液晶屏顯示初始數據

3．幾秒后，折疊夾頭將自動復位對中歸位。

（二）設定參數

1、張力選擇，按下“張力”按鈕，選擇你所需的力值，按“▲”“▼”鍵選擇，按“測試”鍵確認。

2、根據對應的力值選定砝碼，砝碼20N、砝碼9.8N，砝碼為4.9N，兩小砝碼疊加一起用為14.7N。四檔的刻度標尺圖見下圖。

（三）夾試樣

首先，用標準切紙刀把要測試的試樣切好備用（寬30mm，長大約250mm）。然后根據試驗需要的張力把砝碼放在張力托上，使張力桿上的張力指針指示數據（4.9N是小砝碼，9.8N是大砝碼，14.7N是兩個小砝碼相疊加，)，然后，擰緊張力桿緊固旋鈕，先將試樣夾于張力桿夾頭，固定張力夾頭（注意：試樣務必貼緊夾頭內鐵片，垂直向下），再固定折疊夾頭（注意折疊頭要復位歸中），夾試樣時要求垂直平行、張緊并且不能扭曲。紙張夾好后，將張力桿緊固旋鈕旋松。然后把砝碼拿下來，放好。

（四）測定試樣

夾好試樣，拿開砝碼，按“測試”鍵，折疊夾頭自動進行折疊，直到折斷為止。在折疊時，窗口實時顯示折疊次數，折斷后，顯示最后的折疊次數。

1、按“對數”鍵，可顯示對數。（即為以10為底雙折次數對數值）

2、按“方向”鍵，則可對試樣方向進行設定。

（五）清除

如本次折疊不滿足要求，可按“刪除”鍵，本次數據不記入統計原始數據，該次測試數據作廢，輸入“00”可全部刪除所有數據。

（六）打印

拉伸完一組試樣后，如需打印該組試樣的各項參數，在按“打印”鍵后，即可打印出設定值；彈簧張力；測量值；試樣個數及參數的平均值、最大值、最小值、標準偏差及變異系數。

（七）關機

按斷電源開關，所有顯示熄滅，設定的數據保存

8、校準與使用維護

（一）校準（必要時進行）

將所配給用戶的砝碼放在張力托上，（小的為4.9N,大的為9.8N）看張力指針是否指在對應刻度上，如有偏差，可用調節旋鈕調節，使指針對應標準刻度線，而后再將鎖緊旋鈕順時針鎖緊。（調節旋鈕鎖緊旋鈕的位置見儀器外觀圖）。

（二）維護

1、保持儀器清潔，隨時清除粘附在夾頭導槽內的紙屑和儀器表面的灰塵。

2、注意保護夾頭的夾緊面，夾緊面上不應有異物灰塵，試驗完畢后將兩夾頭面合攏，防止灰塵異物落入。

3、注意砝碼要保持干凈干燥，測試用完要及時拭擦干凈，放到專門的盒子里面保存（廠家有贈送），以免砝碼被污染、磨損、氧化等造成質量不準確。

9 熱敏打印機的使用

9.1打印機更換紙卷

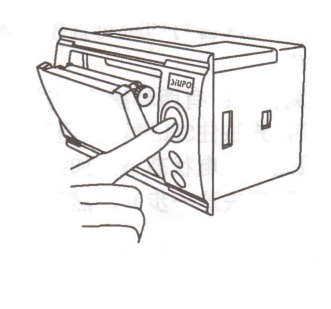

第一步：按下圓按鈕將打印機前蓋打開；把剩下的紙芯取出，如下圖：

第二步：放入新紙卷，如下圖

第三步：拉出一部分紙頭，放在居中位置，合上前蓋，則可以打印，如下圖：

9.2 熱敏打印機無需更換色帶

10、標配：

??
