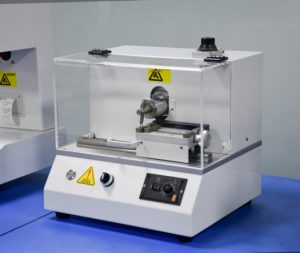

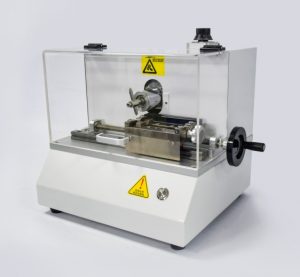

? ? ? ? ? ? ? ? ? ? ? ?全自動? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 半自動
一、?產品介紹
塑膠電動缺口制樣機是懸臂梁、簡支梁式?jīng)_擊試驗機做非金屬材料沖擊韌性試驗時所用缺口試樣的制樣設備，沖擊缺口制樣機設備可供科研機關、大專院校、非金屬材料生產廠等單位的實驗室制作缺口試樣使用。
二、?產品標準
- ISO180—2000《塑料—硬質材料懸臂梁沖擊強度的測定》
- GB/T1843—2008《硬質塑料懸臂梁沖擊試驗方法》
- JB/T8761—1998《塑料懸臂梁沖擊試驗機》
- ASTM D256-2010《測定塑料IZOD擺錘沖擊強度的試驗方法》
- ISO179—2000《塑料—硬質材料簡支梁沖擊強度的測定》
- GB/T1043—2008《硬質塑料簡支梁沖擊試驗方法》
- JB/T8762—1998《塑料簡支梁沖擊試驗機》
三、?產品參數
| 缺口制樣機工作臺行程 | ＞160mm |
| 全自動缺口制樣進刀速度 | 30mm/min |
| 半自動缺口制樣進刀速度 | 4mm/min |
| 試樣類型 | 1型、2型、3型 |

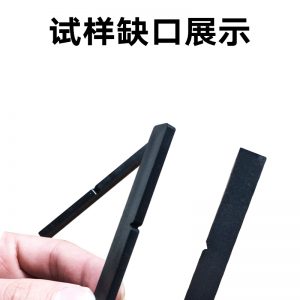

| 缺口類型 | A型、B型（選配）、C型（選配） |
缺口制樣機刀具參數
| A型刀具 | 45±1度 r=0.25±0.025 |
| B型刀具 | 45±1 r=1.0±0.025 |
| C1型刀具 | 45±1 r=0.1±0.02 |
| C2型刀具 | 厚度1=2±0.1 r<=0.1 |
| 切角機 C3型刀具 | 厚度2=0.8±0.1 r=0.2±0.05 |
全自動/半自動區別
| 全自動 | 半自動 |
| 型號;QK-S1 | 型號;QK-S2 |
| 電動制樣 | 手動制樣 |
?
四、?產品實拍
?
?
?
產品型號：QL-QK-2D
一、產品簡介 ???????????????????????????????????????????????????????
本試驗機用于對超高分子量聚乙烯（PE-UHMW）模塑材料進行雙缺口制樣。以便于進行簡支梁雙缺口沖擊強度測定。其與簡支梁沖擊試驗機配合使用，完成PE-UHMW模塑材料簡支梁雙缺口沖擊強度的測定。也可用于FNCT、PENT試樣的缺口制備，是各種檢測機構和高分子研究單位雙缺口測定實驗的必備儀器。
二、制樣機道具缺口參考標準： ?????????????????????????????????????????
- GB/T?32682（超高分子量聚乙烯管材）
- QB/T 2668.1（超高分子量聚乙烯管材）
- ISO16770（塑料 聚乙烯環境應力斷裂（ESC）的測定）
- ASTM F 1473（聚乙烯管子和樹脂的抗慢裂紋生長性測量所用缺口拉伸試驗的標準實驗方法）
三、技術指標 ???????????????????????????????????????????????????????
- 刀片切削端角度：14°±2°
- 夾緊寬度調整范圍：4mm~15mm（可調）
- 刀具厚度：23mm±0.03mm
- 刀刃間距：4±005mm可調
- 刀片：2片隨主機安裝
- 切削精度：±0.02mm或標準量塊相同
四、產品特點： ?????????????????????????????????????????????????????
- 一次性進刀，雙刀片同時切割，無需翻轉試樣，操作簡單方便
- 采用雙向T型絲桿調節式樣和進刀，雙刀共切，同時移動且移動距離對等，徑向無變形，減少移動造成的人為誤差
- 切割過程中先加緊式樣，再切割，刀具磨損減小，延長使用壽命
- 刀片為嵌入式，整個刀片僅切割頭外露，刀身和固定塊無間隙，使刀片無震動，刀刃無彎曲，提高了兩刀刃的重合精度
- 刀片采用高碳鋼制成，強度高，不易磨損
]]>
